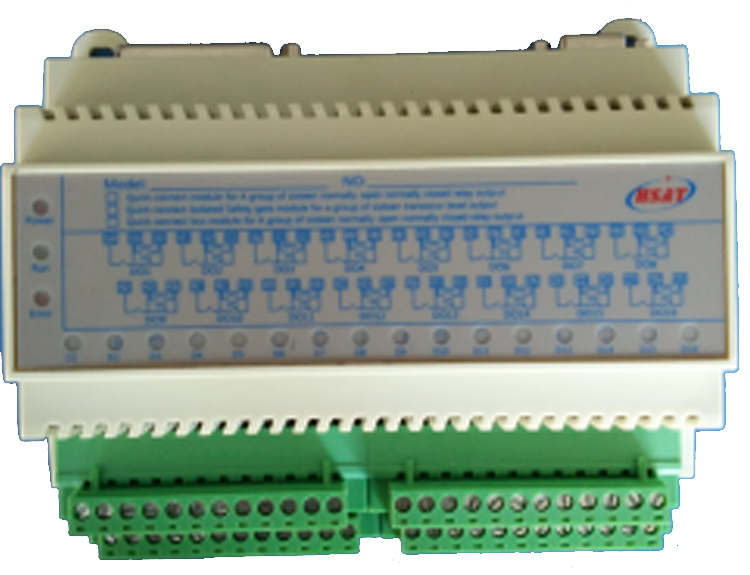

HY-KMCC智能电机控制保护管理装置

装置概述：
HY-KMCC智能电机控制保护管理装置（Motor Control Center）是福建海缘信息科技有限公司在研究国内外同类产品、总结大量电机电气系统典型设计经验的基础上，为适应电气系统二次设备终端智能化、网络化的趋势，针对电机回路的设计特点推出的新一代数字式、强抗干扰型智能电机控制保护管理装置。
产品主要用于低压电动机控制回路中，实现对电动机、风机或电动阀门的各种保护、监测及控制功能，并能通过现场总线，实现对电动回路的远程监控。
HY-KMCC智能电机控制保护管理装置采用通用化设计理念，在简化一次回路的基础上（省却了传统的热继电器、热保护器、欠压过压保护器等多种保护器；取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、转换开关、指示灯、可编程逻辑控制器等多种二次分立元件），完成了二次回路的控制、保护、联锁、测量、信号等功能，丰富的现场总线接口方式，适应多种通讯协议。强大的统计分析管理功能和装置管理软件，使用户实时掌握电动机的运行情况，及时发现并解决问题。
因此本装置极大提高了设计与生产效率，同时降低了用户现场调试及维护工作量，缩短了项目设计及调试周期，具有明显的综合效益。
经过多年的工程实践， HY-KMCC产品已经广泛服务于电力、化工、造纸、冶金、市政、煤炭、核工业等众多领域的风机、电动阀门控制，运行稳定可靠。

装置特点：
* 采用32位工业级微处理器，速度快、精度高；

* 可编程逻辑控制技术，适用于所有电机、风机、阀门的自动控制，节省现场布线；
* 丰富的可编程逻辑，可以实现复杂的工艺联锁（如电动机间的联锁、电动机与液位、温度等物理量的联锁），提高了设计效率；
* 灵活的多种控制方式，各控制权限相互闭锁；

* 内置光电隔离的4～20mA输出接口，输出电量可选，且范围可调；
* 采用工业现场总线技术（RS485/CAN /Profibus-DP）、无线通讯技术（GPRS/3G/4G/Zigbee/LoraWAN/Wifi）可 快捷地与监控系统、PLC通讯联网，实现了远方高级管理功能；
* 多通讯接口设计，可实现网络冗余，大大提高通讯的可靠性，组网方式灵活；

* 交流采样使用真有效值(RMS)算法，全面反映谐波电流的影响；
* 开关量输入回路采用强抗干扰设计，传输距离远，可靠性高；
* 装置内部控制触点带有保护电路，无需外加浪涌吸收器即可有效保护触点；
* 解决了热继电器和电机过载部分不能模拟电机负荷的电特性和热特性的缺憾，在节省热继电器、简化MCCB构造的基础上，能更好地保护用电设备；
* 解决了电机控制瞬时脱扣器对长距离供电电动机端单相接地保护灵敏度不够的问题，省却了以往针对该问题单独加装单相接地保护的手段；

* 强大的统计管理分析功能(事件记录、管理记录)，方便用户实时掌握电动机的运行状态；
* 本装置配有专用软件，可以查看和编辑各种定值和参数，对电机状态进行实时监测，还可实现控制逻辑编程；
* 完善的过载保护。
* 装置小型化设计，安装方式灵活；
功能介绍：
◆ 控制功能
* 可通过配套的操作器面板上的按键或软件操作控制电动机的启停；
* 可通过装置的固定输入操作控制电动机的启停；
* 装置的可编程输入接点，可定义成电动机的启停控制接点；
* 可通过现场通讯总线方式控制电动机的启停；
* 按键、按钮、触点、远程四地操作互为闭锁，既可通过软件方式设定来实现，也可以通过外加转换开关来实现。
◆ 监测功能
装置可监测Ia、Ib、Ic、Uab、Ubc、Uca、正序电流、负序电流、热容量、功率、电度、功率因数等电量参数、电机或阀门开关状态、温度或阀门行程位置等测量量。
◆ 4-20mA远传功能
装置可内置光电隔离的4～20mA输出接口，可编程选择交流电流或电压、功率、温度或阀位等模拟量的任意项，传送至远方控制中心，且上下限对应值可调。
◆ 保护功能
具有过流保护、堵转保护、过温、三相不平衡保护、漏电保护、过压保护、低压保护、相序保护、缺相保护、超分断保护、欠载保护、起动时间过长保护、tE时间保护
◆ 通讯功能
* 1-2路RS485通讯接口（Modbus@RTU规约）可选 * 1路标准Profibus-DP V0/V1现场总线接口可选

* 1路CAN总线通讯接口可选 * 1路TCP/IP通讯接口可选

* 1路GPRS/3G/4G通讯接口可选 * 1路Zigbee通讯接口可选

* 1路LoRaWan通讯接口可选 * 1路NB-IoT通讯接口可选

* 1路Wifi通讯接口可选

◆ 输入输出指标

* 模拟量输入 电 阻：热电阻 Pt100、Cu50； 线性电阻 0～1000Ω； 精度等级： 0.2级

毫 伏：热电偶 B/S/E/K/J/T/R/N；线性毫伏 0～100mV； 精度等级： 0.2级

标准电流：0～10/0～20/4～20mA； 精度等级： 0.1级

标准电压：0～5/1～5/0～10V； 精度等级： 0.1级

数字量输入 干接点（ON or OFF）或TTL电平（ON ＞1.6V; OFF ＜1.6V）

频 率输入 0～100KHz（幅值1.8～60V，可为矩形波、正弦波、锯齿波等波形）

交 流输入 交流电压 0～100VAC或0～100VAC； 精度等级： 0.5级

交流电流 0～5A（变比可设）； 精度等级： 0.5级

* 模拟量输出 标准电流： 0～10/0～20/4～20mA； 精度等级： 14位

标准电压：0～5/1～5V/0～10V； 精度等级： 14位

数字量输出 晶体管触发 电压幅值5/12/24V，功耗<0.9W

继电器 单常开 接触负载5A 250VAC/30VDC, 功耗约0.12W ；

常开常闭/2常开/2常闭 接触负载8A 250VAC/30VDC, 功耗约0.12W；

* 单模组通道数 模拟量： 4路； 数字量： 8路（其中另有高速DI为4路）；

交 流： 三相交流电流电压1组； 继电器：信号继电器8通道或功率继电器4通道

* 模组总数 总模组可为6个，除固定交流模组和继电器模组外，另外最多可选4个模组
◆ 外接端子技术指标

* 间距及适用线径 间距 5.08mm； 适用线径 2.5mm2以下；

* 电参量指标 额定电压320V； 额定电流 17.5A； 耐电压值 4KV；

* 绝缘材料/阻燃级别 PA/V0； * 连接方式 可插拨式

◆ 绝缘强度

地与外壳大于40MΩ，1500VAC/1分钟，无击穿、无飞弧

◆ 工作电源 ◆ 使用环境

直流+24VDC±10% ； 环境温度:-40～85℃； 相对湿度:≤90RH； 避免强腐蚀气体；

◆ 外型尺寸 ◆ 安装方式

132×152×57 mm (W*D*H)； 可通用于灵活的DIN35导轨安装或固定安装 ；

选型型谱：

接线端子：（最多6个模组，固定交流、继电器模组各1个，其余4个模组可根据用户需要选择）

* 典型应用案例选型及接线图：

以下为常规RS485串口通讯网络中的四种典型应用，对于其他网络通讯系统则根据相应通讯网络选型。

（1）电动蝶阀 (选型：HY-KMCC-2200-S-3)

（2）电动盲板阀 (选型：HY-KMCC-2220-S-3)

（3）电动调节蝶阀 (选型：HY-KMCC-2210-S-3)

（4）加压风机控制 (选型：HY-KMCC-1112-S )
